Xi lanh bàn quay HRQ10

Mã sản phẩm: HRQ10

Đặc điểm xi lanh bàn quay HRQ

1. Thiết kế thanh răng và bánh răng, hoạt động ổn định.

2. Cấu trúc xi lanh đôi, có thể đạt được công suất đầu ra kép.

3. Độ chính xác sản xuất của bệ làm việc cao, dễ lắp đặt và định hướng chính xác.

4. Tâm bệ làm việc có lỗ xuyên qua, có thể định vị và luồn ống qua lỗ này.

5. Lỗ dẫn hướng được thiết kế ở cả hai bên thân xi lanh (10~200) hoặc mặt dưới (2~7), dễ lắp đặt.

6. Có thể chọn hai chế độ đệm, đệm bu lông điều chỉnh và bộ giảm xóc bên trong. Năng lượng đệm tối đa của bộ giảm xóc bên trong gấp 3-5 lần so với đệm bu lông điều chỉnh.

Phạm vi điều chỉnh góc quay từ 0 đến 190 độ

Vị trí lắp đặt linh hoạt theo 3 hướng, cổng cấp khí nén 2 hướng tuỳ chọn sẵn trên xi lanh:

Thông số xi lanh bàn quay HRQ10:

Loại xi lanh tác động kép

Lưu chất sử dụng là khí nén

Áp suất khí nén tối đa 1.0Mpa

Áp suất khí nén tối thiểu 0.1Mpa

Dải góc điều chỉnh từ 0 đến 190 độ

Kích thước bore size là phi 15

Cổng cấp khí ren M5

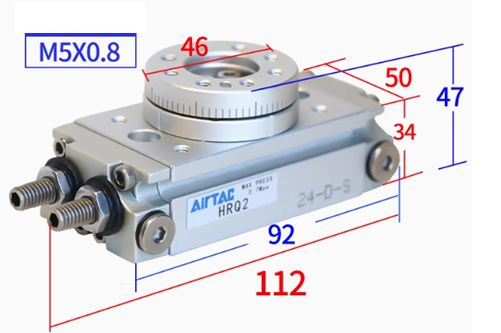

Kích thước tham khảo:
