Xi lanh không trục CY3R25-200

Mã sản phẩm: CY3R25-200

Loại xi lanh không trục tiêt kiệm không gian

Dòng cơ bản không có gá là CY3B, loại có gá lắp trực tiếp là CY3R. Đặc điểm nổi bật:

1. Cải thiện hiệu suất ổ bi

Chiều dài vòng mòn tăng lên 70% cải thiện hiệu suất vòng bi

2. Cải thiện khả năng bôi trơn bằng cách sử dụng chất bôi trơn

Một chất bôi trơn bằng nhựa đặc biệt được lắp đặt như một chất bôi trơn bịt kín bụi để đạt được sự bôi trơn lý tưởng trên

mặt ngoài của ống xi lanh.

Kích thước lắp đặt giống hệt với dòng CY1B/CY1R hiện có, cho phép thay thế dễ dàng.

3. Cảm biến xi lanh có thể được sử dụng với tất cả các dòng CY3R

Nguyên lý xi lanh không trục ghép từ:

Pít-tông dẫn động các xi-lanh bên ngoài vật thể thực hiện chuyển động đồng bộ bằng lực từ. Trong pít-tông lắp đặt một bộ vòng từ vĩnh cửu từ tính cao, đường sức từ xuyên qua xi lanh có thành mỏng và một bộ vòng từ khác đặt ngoài vai trò, do hai bộ vòng từ có từ tính ngược nhau và lực hút mạnh . Khi áp suất không khí bên trong xi lanh đẩy piston, sau đó dưới tác dụng của lực từ, dẫn động xi lanh bên ngoài vòng từ cùng chuyển động.

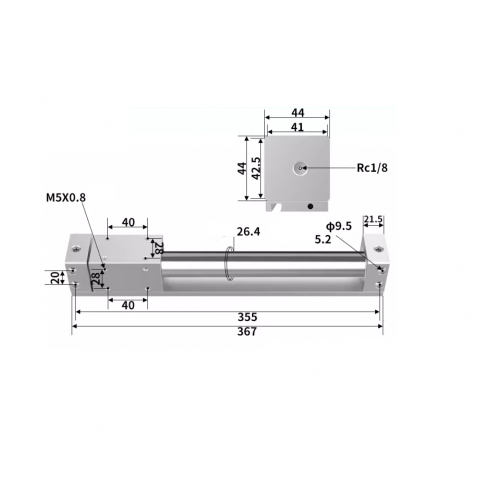

Thông số sản phẩm CY3R25-200:

Kích thước bore size 25mm

Hành trình xi lanh 200mm

Lưu chất sử dụng khí nén

Áp suất khí nén tối đa 0.7Mpa

Tốc độ piston 50-500mm/s

Cổng cấp khí ren 1/8

Bảng áp suất tối thiểu và vị trí lắp đặt cảm biên

Chú ý khi sử dụng xi lanh không trục ghép từ:

Lực đẩy của piston xi lanh phải phù hợp với lực hút của các vòng từ trong và ngoài.

Khi áp suất không khí quá cao hoặc tải quá nặng dẫn đến lực đẩy của piston quá lớn, các vòng từ không thể duy trì lực hút lẫn nhau, điều này sẽ làm tách các vòng từ bên trong và bên ngoài và gây ra hiện tượng tắt mục tiêu sẽ xảy ra

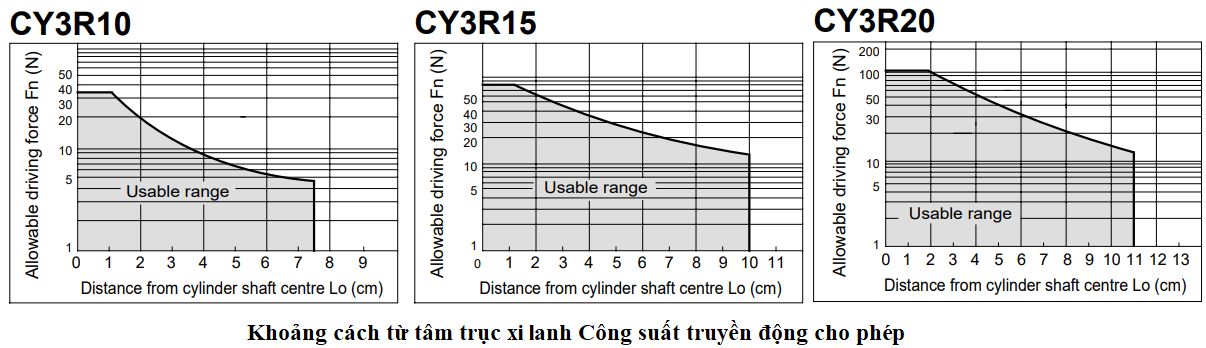

Kích thước khối lượng tải của nó cần tìm đường cong đặc trưng của khối lượng và tốc độ của nó. Nam châm vĩnh cửu yêu cầu độ sạch cao nên thường xuyên tháo ra và làm sạch bằng xăng để hạn chế hỏng hóc.
