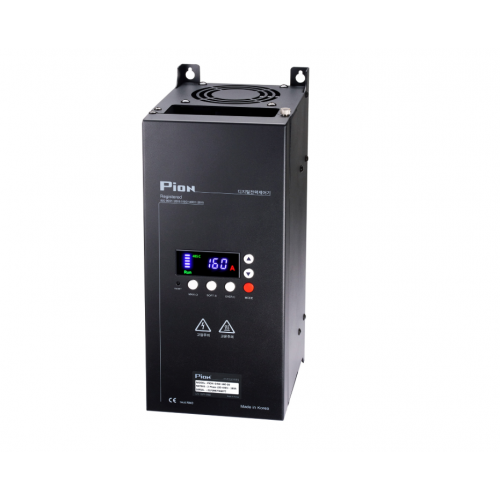

Thiết bị biến đổi điện áp PION-D3W-110-00

Mã sản phẩm: PION-D3W-110-00

Thông số sản phẩm:

Điều khiển số: (D)

Loại điều khiển công suất 3 pha: (3)

Điện áp đầu vào: R-S-T 190~490VAC (W)

Dòng định mức: 110A (110)

Tín hiệu phản hồi: Loại tiêu chuẩn (00)

Ví dụ cách đọc thông tin sản phẩm:

Thông số kỹ thuật chung dòng SCR 3 pha của PION:

Điện áp nguồn cấp

220~440VAC (Min 190 ~ Max 495, R.S.T: Điện áp tự do)

Dòng điện liên quan (A)

35, 50, 70, 90, 110, 130, 160, 200, 250, 300, 400, 500, 601, 750, 850, 1000, 1200

Tần số hoạt động

50/60Hz (Tự động phân biệt)

Phương thức điều khiển

Điều khiển pha, Điều khiển qua điểm 0, Điều khiển kết hợp (Pha + qua điểm 0)

Ngõ vào điều khiển

4~20mA, 1~5VDC, 0~5VDC, 0~10VDC, VR10 KΩ, MODBUS (ASCII/RTU)

Tải áp dụng

Heater ghép nối (Pha / qua điểm 0), Tải cảm ứng (Pha)

Dòng điện tối thiểu

Lớn hơn 1A

Phạm vi ngõ ra

0~99%

Độ phân giải ngõ ra

Tín hiệu (4~20mA, etc): Điều khiển 12bit

Điều khiển MODBUS: 14bit

Môi trường

Độ ẩm: 20~90% (không ngưng tụ)

Nhiệt độ môi trường: 0~50℃

Điện môi chịu đựng

3.000VAC ~50/60Hz trong 1 phút

Điện trở cách điện

Cực nguồn → vỏ máy: Lớn hơn 200MΩ (tại 500VDC)

Phương pháp làm mát

Làm mát bằng gió cưỡng bức – Có chức năng quạt tự động Bật/Tắt

(Khi nhiệt độ tản nhiệt vượt quá 40℃, quạt bật; khi dưới 30℃, quạt tắt)

Nguồn điều khiển

220VAC ±10% (50/60Hz), tùy chọn: 110VAC ±10% (50/60Hz)

35~200A = 45W / 250~300A = 65W / 400~500A = 105W / 601~750A = 145W / 1000~1200A = 185W (bao gồm quạt)

→ Nếu dùng nguồn điều khiển 110V phải thay quạt làm mát (110VAC)

Ngõ ra cảnh báo

Alarm1,2 (1a 250VAC 5A): Quá dòng, Quá nhiệt, Cầu chì đứt, Báo lỗi Thyristor, Báo quá nhiệt, Ngắt kết nối tải (Heater)
