Sử dụng dây dò nhiệt độ TT-T-30

1. Để sử dụng đúng cách dây đo nhiệt độ TT-T-30 cần hiểu rõ yêu cầu, mục đích

Điều đầu tiên cần biết là thông số dây đo TT-T-30

TT = Thermocouple Grade, Teflon Insulated → dây can nhiệt chuẩn, cách điện bằng Teflon (FEP/PFA), chịu ẩm, chịu hóa chất.

T = Thermocouple loại T (Cu – CuNi).

30 = Cỡ dây AWG 30 (đường kính lõi khoảng 0.25 mm)

Vỏ bọc: Teflon (chịu nhiệt -200 °C → +200 °C, chống dầu, chống axit, chống ẩm).

Dải đo của can nhiệt T-type: khoảng -200 °C → +350 °C.

Độ chính xác cao ở nhiệt độ thấp/âm, ít bị trôi tín hiệu trong môi trường ẩm ướt.

Dây AWG 30 nhỏ, mềm, dễ uốn, phù hợp lắp đặt trong không gian hẹp

Ứng dụng

Kho lạnh, tủ đông, bảo quản thực phẩm.

Ngành y tế: bảo quản máu, vắc-xin, thuốc.

Thí nghiệm cryogenic (đo nhiệt rất thấp, âm sâu).

Thiết bị đo di động cần dây nhỏ, mềm

2. Chọn thiết bị đo nhiệt độ phù hợp

Chọn thiết bị đo nhiệt độ dùng với can nhiệt, dây đo nhiệt độ loại T

Chọn số kênh cần đo: 1 kênh, 2 kênh, 4 kênh nhiệt độ

Để kết quả đo ít sai số và chính xác cần chọn hãng thiết bị: Uisys, UNI-T, Fluke,

3. Chọn chiều dài dây phù hợp

- Xác định khoảng cách từ đối tượng đo nhiệt độ và vị trí đặt thiết bị đo

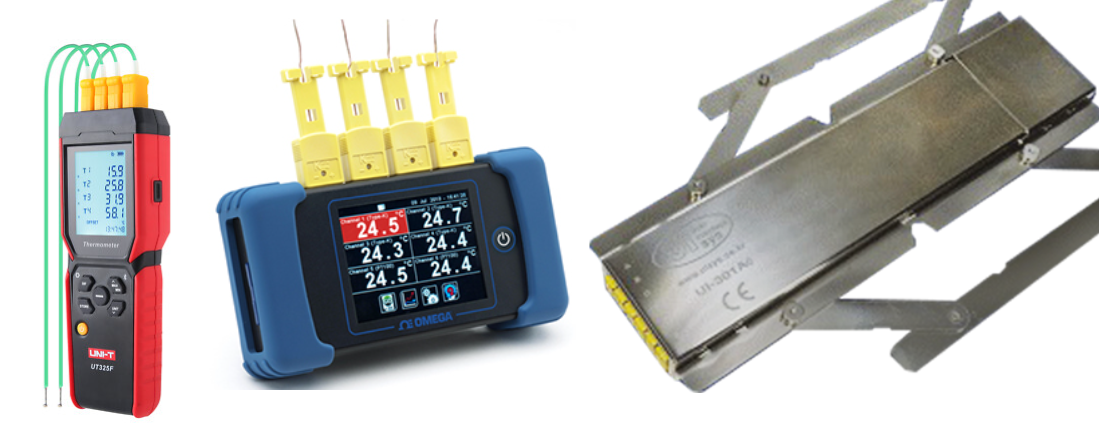

4. Kết nối: Dây dò nhiệt độ, thiết bị đo (Datalogger), máy tính

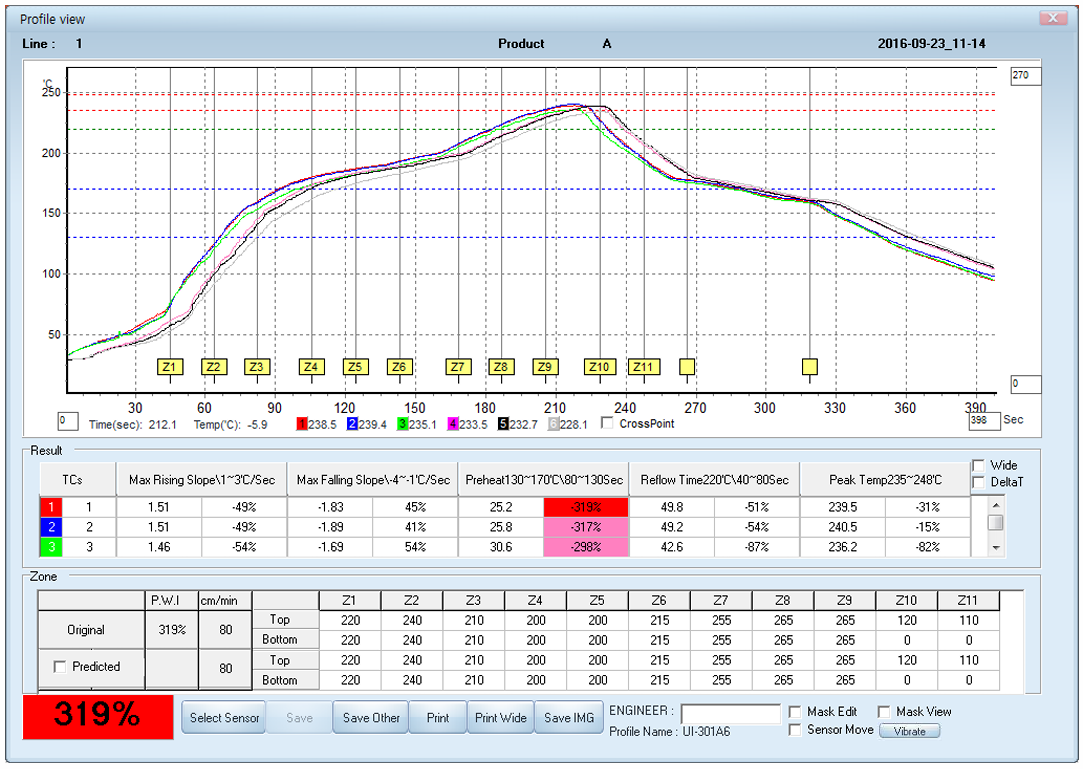

Đồ thị nhiệt độ khi sử dụng máy tính:
