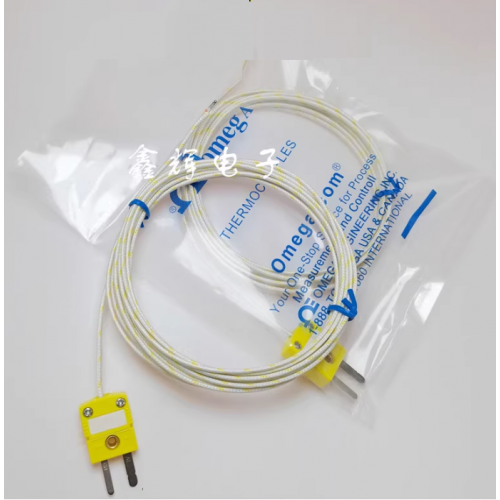

Dây đo nhiệt độ cao HH-K-24

1. Mục đích sử dụng dây đo nhiệt độ cao HH-K-24

HH = High temperature, cách điện bằng sợi thủy tinh 2 lớp (High-temp Glass Braid) → chịu nhiệt cao hơn so với loại bọc Teflon (TT).

K = Loại K thermocouple (NiCr–NiAl).

24 = Cỡ dây AWG 24 (đường kính lõi ~0.51 mm, khá to và chắc chắn)

Dải đo loại K: ~ -200 °C → +1250 °C.

Vỏ sợi thủy tinh (HH): chịu được khoảng -200 °C → +650 °C liên tục, ngắn hạn lên đến ~700 °C.

Dây AWG 24: lõi to → truyền tín hiệu xa tốt, ít suy hao, bền cơ học hơn loại nhỏ (30/36).

Không chịu ẩm tốt bằng Teflon, nhưng chịu nhiệt cao vượt trội

Ứng dụng:

Lò nung, lò sấy, ngành thép, xi măng, gốm sứ.

Máy ép nhựa, khuôn nhiệt cao.

Đo nhiệt trong môi trường khắc nghiệt, khô nóng.

Hệ thống đo nhiệt độ cao lâu dài, nơi Teflon không chịu nổi

2. Cách sử dụng dây đo nhiệt độ cao HH-K-24

Dây HH-K-24 có cách dùng như dây TT-K-24 hay GG-K-30

Cũng cần thêm thiết bị đo nhiệt độ loại K, kết hợp máy tính hoặc dùng với bộ điều khiển nhiệt độ

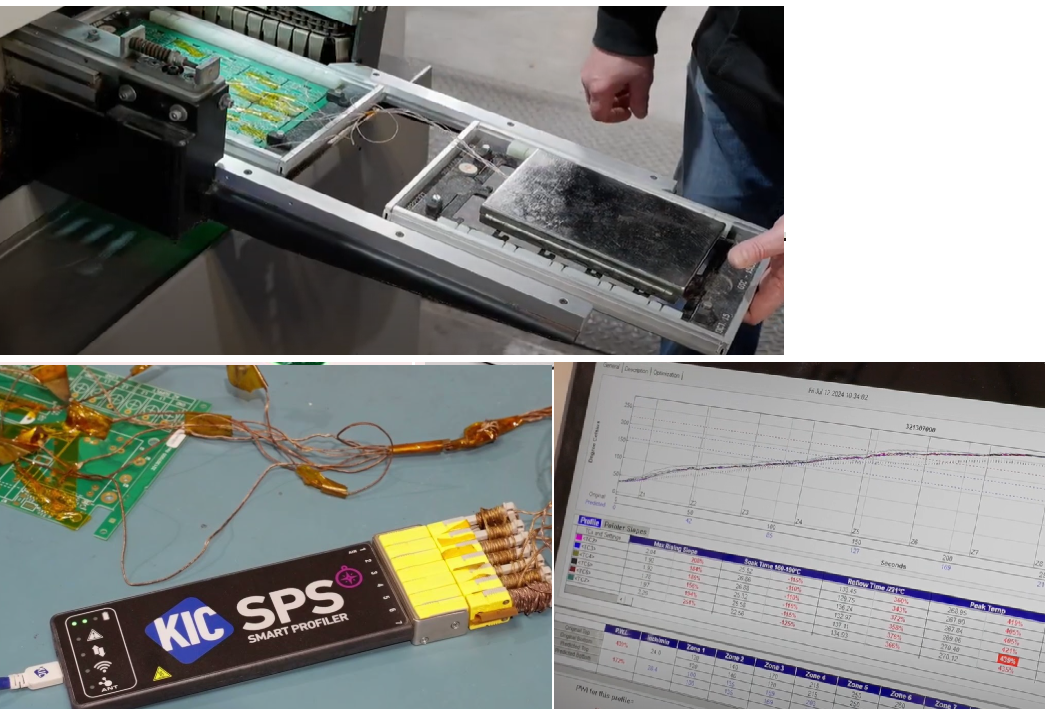

Dưới đây là 1 ứng dụng: Đo nhiệt độ tại các vị trí trong bản mạch qua lò
