Cách dùng dây dò nhiệt độ TT-K-32

1. Xác định mục đích sử dụng

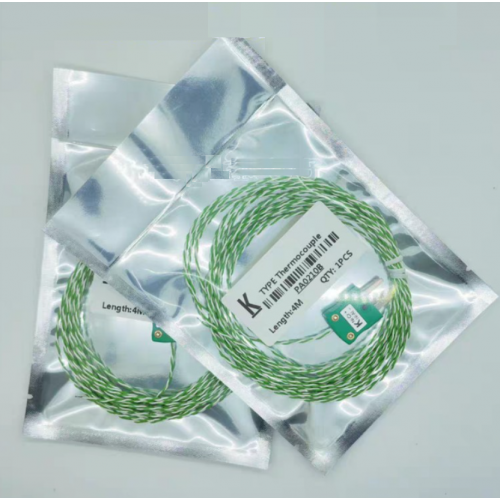

Thông số dây dò nhiệt độ TT-K-32

Dây loại TT-K-32 khác với dây TT-K-30 và GG-K-30

Nếu dây TT-K-30 và GG-K-30 là 2 dây đặt trong cùng 1 vỏ Teflon hoặc vỏ vài

Thì dây TT-K-32 là 2 dây tách nhau đặt trong vỏ teflon riêng biệt

Điều này có thuận tiện khi cần tách 2 dây hoặc thao tác khi điểm đo vị trí xa nhau

Đường kính ruột: 2*0.2mm

Đường kính ngoài vỏ: 2*0.62mm

Nhiệt độ đo tối đa: Max. Temperature  +260°C

Nhiệt độ đo tối thiểu: Min. Temperature  -75°C

Dây dẫn dương là vật liệu hợp kim: Nickel Chromium (Ni-Cr)

Dây dẫn âm là vật liệu hợp kim: Nickel Aluminium (Ni-Al)

Loại dây đo: Dây đo loại K. (Thermocouple Type : K)

Màu sắc: Dây xanh và trắng

Vỏ bọc: Teflon

2. Xác định dải nhiệt độ đối tượng đo và chiều dài dây cần sử dụng

Nhiệt độ đo tối đa: Max. Temperature  +260°C

Nhiệt độ đo tối thiểu: Min. Temperature  -75°C

Chiều dài dây có nhiều quy cách: 0.5m ; 0.8m; 1.0m; 2.0m; 3.0m;

Có cần giắc cắm không ? Giắc cắm loại cái ? Giắc cắm loại đực ?

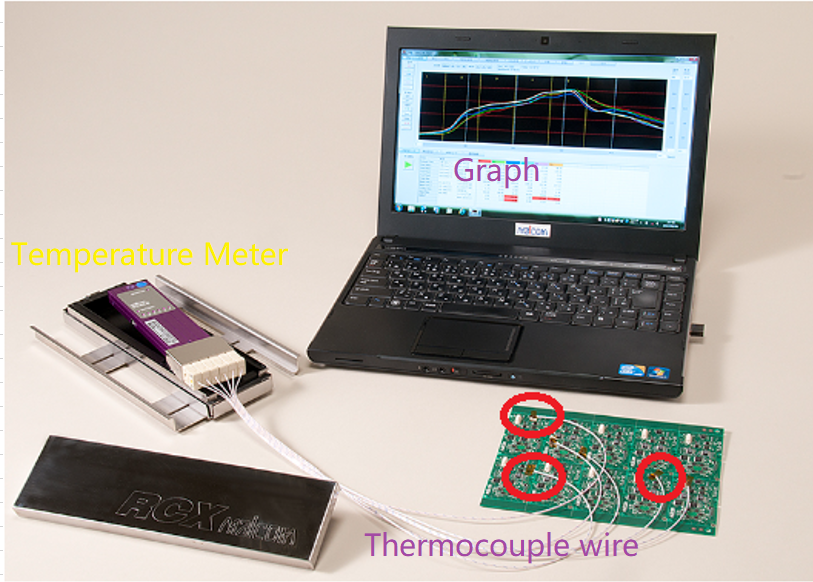

3. Kết nối 3 thành phần và sử dụng

- Nối dây dò tới đối tượng đo

- Cắm dây dò tới thiết bị đo: Qua giắc cắm, cầu đấu

- Đọc giá trị nhiệt độ trên thiết bị đo, kết nối tới PC để lưu dữ liệu, hiển thị dạng đồ hoạ để giám sát lịch sử nhiệt độ
